Краны шаровые ДУ125

Краны шаровые ДУ125 в Липецке

Краны шаровые ДУ125 - запорная арматура с условным проходом 125 мм (5"). Кран ДУ125 открывает и закрывает поток поворотом затвора на 90 градусов. Реже встречающийся размер для распределительных сетей. Выпускается в полнопроходном и стандартнопроходном исполнении, с ручным управлением или под привод.

Определение

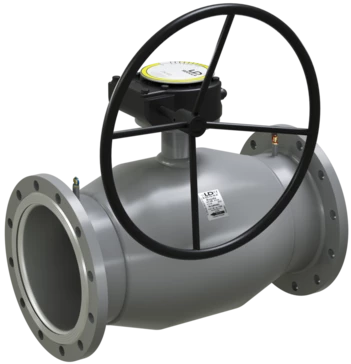

Кран шаровой ДУ125 - запорная арматура с условным проходом 125 мм. Затвор выполнен в виде полого шара с центральным отверстием. В открытом положении отверстие совпадает с осью трубопровода, при повороте на 90 градусов - перекрывает поток. Управление - редуктор. Отличается минимальным гидравлическим сопротивлением и полной герметичностью затвора.

Примеры маркировки разных производителей и брендов

Кран ДУ125 в каталогах и прайсах пишут по-разному: кран ду 125, кран dn125, кран dn 125, кран 125 мм (5"), 5" кран. Иногда запрашивают клапан 125 мм - речь об одном и том же изделии. Типовые артикулы производителей:

• 11с67п - стальной трубопроводный кран (фланцевый, под приварку)
• 11с46п - фланцевый стальной кран
• 11с65п - фланцевое исполнение для газовых и нефтепродуктовых сред
• ЛД ЛШ.П.Т.Ф - серия полнопроходных трубопроводных кранов

В обозначении также указываются давление и среда: например, 11с67п ДУ125 PN16. Газовые исполнения маркируются отдельно и идут с сертификатом.

Основные технические характеристики

• условный проход: 125 мм (ДУ125, 5")
• номинальное давление: PN16 - PN40 в зависимости от исполнения
• температура рабочей среды: от -60 до +200 °C для стальных, от -20 до +120 °C для латунных
• присоединение: фланцевое
• управление: редуктор
• затвор: полнопроходной или стандартнопроходной

Конструкция и ключевые элементы

• корпус - разборный или цельный, с патрубками под фланцевое
• шар - полнопроходной или стандартнопроходной, с полировкой и хромированием
• седла - из фторопласта, прижимаются к шару и обеспечивают герметичность
• шток - стальной, с упором против вырыва под давлением
• уплотнение штока - фторопластовые кольца с поджатием
• управление - редуктор

Материал корпуса и основных элементов

• сталь 20 - трубопроводы воды и пара
• сталь 09Г2С - северное исполнение, среды с отрицательными температурами
• нержавеющая сталь 12Х18Н10Т - агрессивные среды
• седла - фторопласт или металл по металлу в зависимости от исполнения
• шток - сталь с хромированием, уплотнение - фторопластовые кольца

Принцип работы

Кран ДУ125 работает как четвертьоборотный затвор. Внутри корпуса находится шар со сквозным отверстием. При повороте рукоятки на 90 градусов отверстие шара встает вдоль оси трубопровода - поток открыт. При повороте обратно проход перекрывается, фторопластовые седла прижимаются к шару и обеспечивают герметичность класса А. Положение затвора видно по рукоятке: вдоль трубы - открыто, поперек - закрыто.

Рабочие среды и сферы применения

Кран ДУ125 применяется на средах:

• вода, в том числе сетевая и подпиточная
• нефтепродукты
• природный и технический газ - в исполнении по ТУ завода
• сжатый воздух
• нейтральные жидкие и газообразные среды по паспорту

Краны шаровые ДУ125 используются на магистральных трубопроводах, объектах водоканалов и тепловых сетей, в нефтегазовом секторе, энергетике и на крупных насосных станциях.

Правила эксплуатации и ограничения

• шаровой кран - арматура запорного типа, для плавного регулирования расхода он не предназначен
• открывать и закрывать плавно: резкое закрытие вызывает гидроудар в системе
• при длительном простое проворачивать затвор раз в 3-6 месяцев, чтобы седла не прикипали к шару
• не применять кран на средах, не указанных в паспорте изделия
• для газопроводов использовать только исполнение с сертификатом для газовых сред
• при эксплуатации выше допустимой температуры срок службы уплотнений сокращается
• замена седел и уплотнений выполняется при потере герметичности затвора

Как выбрать кран ДУ125: на что обратить внимание

• давление PN изделия должно быть не ниже рабочего давления системы
• материал корпуса - под среду: латунь для воды, сталь для пара, газа и нефтепродуктов
• тип присоединения: фланцевое
• полнопроходное исполнение - если нужна максимальная пропускная способность и установка приборов учета
• для газовых систем - наличие сертификата и соответствующей маркировки
• наличие паспорта и сертификатов соответствия у поставщика

Сфера применения

Краны шаровые ДУ125 ставятся на магистральных трубопроводах, объектах водоканалов и тепловых сетей, в нефтегазовом секторе, энергетике и на крупных насосных станциях. Реже встречающийся размер для распределительных сетей.

Эксплуатация и монтаж

Фланцевые краны соединяют через прокладки, шпильки затягивают крест-накрест с равномерным усилием и дотягивают после опрессовки. У приварных исполнений патрубки сваривают с защитой седел от перегрева. Управление через редуктор не нагружают удлинителями. После монтажа трубопровод опрессовывают, кран оставляют в доступном для обслуживания месте.

Часто задаваемые вопросы о кранах ДУ125

Вопрос: Кран ДУ125 - это сколько дюймов?
Ответ: ДУ125 - это условный проход 125 мм, что соответствует трубной резьбе и дюймовому размеру 5". В прайсах кран ДУ125 часто указывают именно в дюймах.

Вопрос: Какое давление выдерживает кран ДУ125?
Ответ: В зависимости от исполнения - PN16 - PN40 в зависимости от исполнения. Точное значение для конкретного артикула указано в паспорте изделия.

Вопрос: До какой температуры рассчитан кран ДУ125?
Ответ: Латунные исполнения - от -20 до +120 °C, стальные - от -60 до +200 °C. Для сред вне этого диапазона требуется специальное исполнение.

Вопрос: Можно ли краном ДУ125 регулировать расход?
Ответ: Нет. Шаровой кран - запорная арматура: он работает в двух положениях, открыто или закрыто. Для регулирования нужны вентили, клапаны или задвижки.

Вопрос: Чем полнопроходной кран отличается от стандартнопроходного?
Ответ: У полнопроходного отверстие шара равно проходу трубы, гидравлическое сопротивление минимально. У стандартнопроходного отверстие меньше, поток слегка дросселируется.

Вопрос: Подходит ли кран ДУ125 для газа?
Ответ: Только в исполнении для газовых сред: с соответствующим сертификатом и маркировкой. Обычный водяной кран на газопровод ставить нельзя.

Вопрос: Какое присоединение у крана ДУ125?
Ответ: Присоединение - фланцевое. Конкретный вариант зависит от модели и указан в паспорте.

Вопрос: Какой срок службы у шарового крана ДУ125?
Ответ: Производители обычно заявляют срок службы не менее 10 лет при соблюдении правил монтажа и эксплуатации. Ресурс затвора - тысячи циклов открытия и закрытия.

Вопрос: Выдают ли паспорт и сертификаты на кран?
Ответ: Да. На каждую партию оформляется паспорт изделия и сертификаты соответствия. При покупке их запрашивают у поставщика.

Вопрос: Кран ДУ125 после долгого простоя закрывается не полностью. Что делать?
Ответ: Проворачивать затвор от открытого положения к закрытому постепенно, несколько раз. Седла могут прижаться к шару, и равномерный износ восстанавливает герметичность. Если герметичность не восстановилась - кран подлежит замене или ремонту.

Где купить краны шаровые ДУ125

Купить краны шаровые ДУ125 можно у официального дилера DN-PN.RU. Цена и стоимость формируются по оптовому прайс-листу, оптовым клиентам предоставляются скидки. На каждую партию выдаются паспорт и сертификаты соответствия. В наличии ходовые артикулы, под заказ поставляются редкие исполнения. Узнать, сколько стоит кран ДУ125, и оформить заказ можно на сайте DN-PN.RU или у менеджера компании. Доставка по России.
